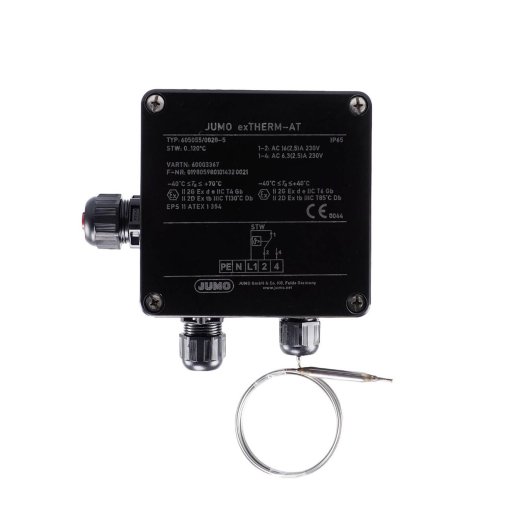

JUMO exTHERM-AT Sicherheitstemperaturwächter Ex-geschützt 0–120 °C
Der JUMO exTHERM-AT ist ein robuster, explosionsgeschützter Sicherheitstemperaturwächter für die zuverlässige Temperaturüberwachung in anspruchsvollen Industrie- und Ex-Bereichen. Durch sein glasfaserverstärktes Polyester-Gehäuse mit Schutzart IP65 eignet sich das Gerät auch für raue Einsatzbedingungen und Umgebungen, in denen eine besonders widerstandsfähige und sichere Temperaturüberwachung erforderlich ist.
Der mechanische Aufbauthermostat arbeitet ohne zusätzliche Hilfsenergie nach dem Flüssigkeitsausdehnungsprinzip. Die Temperatur wird über einen glatten Rundfühler aus Edelstahl erfasst, der über eine flexible Edelstahl-Fernleitung mit dem Schaltkopf verbunden ist. Dadurch kann der Fühler auch an schwer zugänglichen Messstellen positioniert werden, während das Gehäuse gut erreichbar montiert bleibt.
Die gewünschte Abschalttemperatur lässt sich nach Abnahme des Gehäusedeckels komfortabel per Schraubendreher auf der Skala einstellen. Wird die eingestellte Temperatur überschritten, schaltet der integrierte Umschaltkontakt zuverlässig. Nach Unterschreiten der Abschalttemperatur um die Schaltdifferenz kehrt der Kontakt automatisch wieder in den Ursprungszustand zurück.
Das glasfaserverstärkte Polyestergehäuse schützt die innenliegenden Komponenten zuverlässig gegen äußere Einflüsse. Die Schutzart IP65 macht den Sicherheitstemperaturwächter besonders geeignet für industrielle Anwendungen, Anlagenbau, Maschinenbau sowie explosionsgefährdete Bereiche mit Gasen, Dämpfen, Nebeln oder brennbaren Stäuben.
Die Befestigung erfolgt über vier Schrauben direkt am Gehäuseunterteil. Der elektrische Anschluss wird über moderne Push-In-Klemmen ausgeführt, wodurch sich die Installationszeit gegenüber klassischen Schraubanschlüssen deutlich reduzieren lässt.
Der Temperaturfühler besteht aus Edelstahl und ist als glatter Rundfühler ausgeführt. Mit einem Durchmesser von 6 mm und einer Fühlerlänge von ca. 65 mm eignet er sich für viele typische Mess- und Überwachungsaufgaben. Die ebenfalls aus Edelstahl gefertigte Fernleitung kann flexibel verlegt werden und ermöglicht eine praxisgerechte Platzierung des Fühlers in der Anlage.
Der JUMO exTHERM-AT zeichnet sich durch eine hohe Schaltpunktgenauigkeit aus. Die integrierte Temperaturkompensation reduziert den Einfluss wechselnder Umgebungstemperaturen am Schaltkopf auf ein Minimum und sorgt für stabile Schaltpunkte im Betrieb.
Bei Zerstörung des Messsystems wird der Stromkreis dauerhaft geöffnet. Dadurch wird ein sicherheitsgerichtetes Verhalten unterstützt, da der Schaltkontakt in diesem Fall in eine Neutralstellung geht.
Eigenschaften
- Explosionsgeschützter Sicherheitstemperaturwächter für Ex-Bereiche
- Geeignet für die Ex-Zonen 1, 2, 21 und 22
- Robustes glasfaserverstärktes Polyester-Gehäuse
- Schutzart IP65 für anspruchsvolle Umgebungen
- Mechanisches Messsystem ohne zusätzliche Hilfsenergie
- Edelstahl-Rundfühler mit flexibler Edelstahl-Fernleitung
- Einstellbereich von 0 bis 120 °C
- Hohe Schaltpunktgenauigkeit
- Integrierte Temperaturkompensation
- Umschaltkontakt (NC / NO)
- Push-In-Klemmen für schnelle elektrische Installation
- Automatische Rückschaltung nach Unterschreiten der Schaltdifferenz
- ATEX-zugelassen und für explosionsgefährdete Gas- und Staub-Atmosphären geeignet
Typische Einsatzbereiche
Der Sicherheitstemperaturwächter eignet sich für die Temperaturüberwachung in explosionsgefährdeten Bereichen, industriellen Anlagen, Rohrleitungen, Behältern, Prozessanlagen, Heizsystemen und Maschinen. Er kann überall dort eingesetzt werden, wo Temperaturen sicher überwacht und bei Überschreiten eines eingestellten Grenzwertes elektrische Verbraucher, Steuerkreise oder Sicherheitseinrichtungen geschaltet werden müssen.
Besonders geeignet ist das Gerät für Anwendungen in:
- Ex-Zone 1 und 2 bei Gasen, Dämpfen und Nebeln
- Ex-Zone 21 und 22 bei brennbaren Stäuben
- Industrieanlagen und Prozessüberwachung
- Anlagen- und Maschinenbau
- Begleitheizungen und elektrische Heizsysteme
- Temperaturüberwachung von Rohrleitungen, Behältern und technischen Komponenten
Technische Daten
Hersteller: JUMO
Serie: exTHERM-AT
Artikelnummer / Typ: 60003367
Geräteausführung: Aufbaugerät
Funktion: Sicherheitstemperaturwächter
Ausführung: Umschaltkontakt (NC / NO)
Einstellbereich: 0 bis 120 °C
Schaltdifferenz: ca. 8,4 °C
Max. zulässige Fühlertemperatur: 138 °C
Messprinzip: Flüssigkeitsausdehnung
Fühlerausführung: glatter Rundfühler aus Edelstahl
Fühlerdurchmesser: 6 mm
Fühlerlänge: ca. 65 mm
Fernleitung: Edelstahl
Fernleitungslänge: 1000 mm
Mindestbiegeradius Fernleitung: 5 mm
Gehäusematerial: glasfaserverstärktes Polyester
Schutzart: IP65
Umgebungstemperatur am Gehäuse: -40 bis +40 °C bei Temperaturklasse T6
Umgebungstemperatur am Gehäuse: bis max. +70 °C bei Temperaturklasse T4
Schaltleistung: AC 230 V / 16 A
Elektrischer Anschluss: Push-In-Klemmen
Ex-Zonen: 1, 2, 21 und 22
Zulassung: ATEX
Lieferumfang
1x JUMO 60003367 Sicherheitstemperaturwächter
1x Montageanleitung
Sicherheitshinweis
Der Anschluss, die Montage und die Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen. Die geltenden Normen, Vorschriften und Anforderungen für explosionsgefährdete Bereiche sind zwingend einzuhalten.
Das innenliegende Thermostatgehäuse darf nicht geöffnet werden, da sonst der Explosionsschutz verloren gehen kann. Ebenso ist das Öffnen des Gehäusedeckels in Staub-Ex-Bereichen der Zonen 21 und 22 nicht zulässig. Vor Installation und Betrieb sind die Herstellerangaben, Zulassungen und Einsatzgrenzen der jeweiligen Anwendung zu prüfen.
