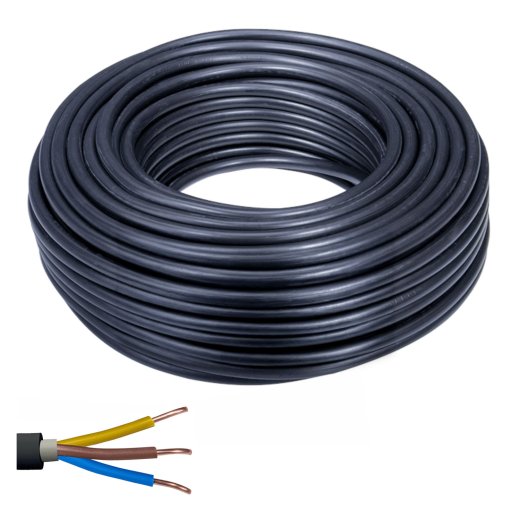

Erdkabel NYY-J 3×1,5 mm² – Robuste Stromleitung für Erdverlegung und Außenbereiche
Das Erdkabel NYY-J 3×1,5 mm² ist eine robuste und vielseitig einsetzbare Energieleitung für die feste Elektroinstallation im Innen- und Außenbereich. Durch den widerstandsfähigen schwarzen PVC-Außenmantel eignet sich das Kabel insbesondere für Installationen, bei denen Feuchtigkeit, Witterungseinflüsse und mittlere mechanische Beanspruchungen auftreten können.
Das NYY-J Erdkabel kann direkt im Erdreich verlegt werden und ist damit ideal für die dauerhafte Stromversorgung von Außenanlagen, Gartenhäusern, Beleuchtungssystemen, Pumpen, elektrischen Heizsystemen und weiteren fest installierten Verbrauchern geeignet. Auch für die Zuleitung zu Frostschutzsystemen, Freiflächenheizungen oder Rohrbegleitheizungen kann das Kabel verwendet werden, sofern der erforderliche Leiterquerschnitt für die jeweilige Anschlussleistung ausreichend dimensioniert ist.
Die drei eindrähtigen Kupferadern besitzen jeweils einen Leiterquerschnitt von 1,5 mm². Neben dem Außenleiter und Neutralleiter verfügt das NYY-J Kabel über einen grün-gelben Schutzleiter. Die Adern sind mit einer widerstandsfähigen PVC-Isolierung versehen und von einer zusätzlichen Füllmischung sowie einem schwarzen PVC-Außenmantel umgeben.
Dank seiner Nennspannung von 0,6/1 kV eignet sich das Erdkabel für zahlreiche Anwendungen in der Gebäudeinstallation, Energieversorgung und im Außenbereich. Es kann sowohl in trockenen als auch in feuchten und nassen Umgebungen fest verlegt werden. Im Gegensatz zu flexiblen Anschlussleitungen ist das NYY-J Kabel ausschließlich für ortsfeste Installationen vorgesehen.
Das Erdkabel ist in wählbaren Längen zwischen 5 und 100 Metern erhältlich. Dadurch kann die benötigte Kabellänge passend zum jeweiligen Installationsprojekt ausgewählt werden, ohne dass eine komplette Kabeltrommel bestellt werden muss.
Technische Daten
Leitungstyp: NYY-J
Leiteraufbau: eindrähtiger, blanker Kupferleiter
Aderanzahl: 3 Adern inklusive Schutzleiter
Leiterquerschnitt: 1,5 mm²
Nennspannung: 0,6 / 1 kV
Prüfspannung: 4.000 V
Aderisolation: PVC
Außenmantel: PVC
Mantelfarbe: schwarz
Aderkennzeichnung: braun, blau und grün-gelb
Außendurchmesser: ca. 11–12 mm
Mindestbiegeradius: 12-facher Außendurchmesser
Temperaturbereich bei fester Verlegung: −40 °C bis +70 °C
Temperaturbereich während der Verlegung: −5 °C bis +50 °C
Verwendungsart: feste Verlegung
Geeignet für: Innenbereiche, Außenbereiche, Feuchträume und Erdverlegung
Verfügbare Längen: 5 bis 100 m, je nach Auswahl
Lieferumfang
Erdkabel NYY-J 3×1,5 mm² in der ausgewählten Länge
Hinweis: Die Auswahl der erforderlichen Leitung, des geeigneten Leiterquerschnitts und der Absicherung muss unter Berücksichtigung der Anschlussleistung, Leitungslänge, Verlegeart und örtlichen Installationsbedingungen erfolgen. Der elektrische Anschluss und die Verlegung dürfen ausschließlich durch eine qualifizierte Elektrofachkraft gemäß den geltenden Vorschriften durchgeführt werden.
