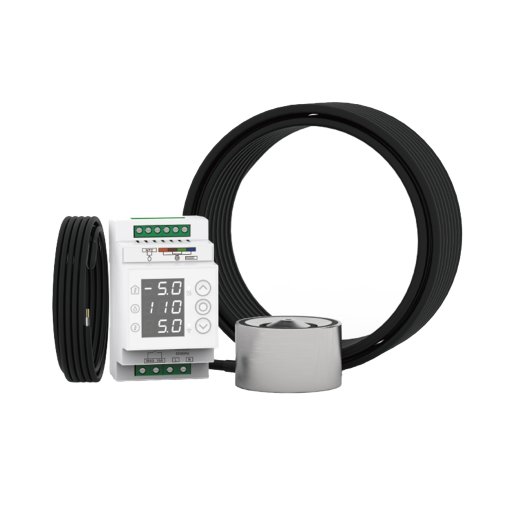

Mi-Heat MI-MC WiFi Steuerung mit MI-GS Bodensensor für Schnee- und Eisfreihaltung
Automatische Schnee- und Eisfreihaltung für Außenflächen
Das MI-MC Set mit MI-GS Bodensensor ist die intelligente Steuerungslösung für elektrische Freiflächenheizungen in Außenbereichen. Es eignet sich ideal für Zufahrten, Rampen, Gehwege, Eingangsbereiche, Kellerabgänge, Treppenanlagen und andere Flächen, die bei Schnee, Eis oder überfrierender Nässe sicher begehbar bzw. befahrbar bleiben sollen.
Der MI-MC Regler überwacht in Verbindung mit dem MI-GS Bodensensor sowohl die Lufttemperatur als auch die Feuchtigkeit auf der Sensorfläche. Erst wenn die eingestellten Temperaturbedingungen erfüllt sind und Feuchtigkeit erkannt wird, schaltet der Regler die angeschlossene Heizung ein. Dadurch wird die Anlage bedarfsgerecht betrieben und unnötiger Energieverbrauch reduziert.
Eigenschaften
- Automatische Steuerung von Schnee- und Eisfreihaltesystemen
- Für Außenflächen, Zufahrten, Rampen, Wege und Eingangsbereiche
- Erfassung von Lufttemperatur, Sensorfeuchte und Sensortemperatur
- MI-GS Bodensensor mit integriertem Heizmodul
- Einstellbare Temperaturgrenzen für bedarfsgerechten Betrieb
- Nachheizzeit zur vollständigen Abtrocknung der Fläche einstellbar
- Zwangsheizbetrieb für manuelle Heizphasen
- Displayanzeige für Lufttemperatur, Feuchtewert und Sensortemperatur
- WLAN-/Smart-Life-App-Anbindung zur komfortablen Parametereinstellung
- Montage des Reglers auf DIN-Schiene
Funktionsweise
Schnee und Eis entstehen in der Regel nur bei einer Kombination aus niedriger Temperatur und Feuchtigkeit. Genau hier setzt das MI-MC System an. Sinkt die Lufttemperatur in den eingestellten Arbeitsbereich, beginnt der Regler mit der Überwachung des MI-GS Bodensensors. Wird Feuchtigkeit auf der Sensorfläche erkannt, aktiviert die Steuerung die angeschlossene Freiflächenheizung. Sobald keine Feuchtigkeit mehr festgestellt wird, schaltet das System nicht sofort ab, sondern heizt für eine einstellbare Nachlaufzeit weiter. Dadurch kann Restfeuchte verdunsten und die Fläche zuverlässig abtrocknen.
Da Schnee und Eis nahezu nicht leitfähig sind, verfügt der MI-GS Feuchtesensor über ein internes Heizmodul. Dieses erwärmt Schnee oder Eis auf der Sensoroberfläche, sodass daraus Wasser entsteht und der Regler die Feuchtigkeit sicher auswerten kann. Der MI-GS Sensor wird bündig in die zu beheizende Fläche eingebaut. Die Sensorfläche muss waagerecht nach oben ausgerichtet sein, auch wenn die Fläche selbst ein Gefälle besitzt. Der Sensor sollte im feuchtesten, schattigsten und tiefsten Bereich der Anlage platziert werden, damit er die kritischsten Bedingungen zuverlässig erkennt.
Typische Einsatzbereiche
- Garagenzufahrten
- Hofeinfahrten
- Rampen
- Kellerabgänge
- Gehwege
- Eingangsbereiche
- Außentreppen
- gewerbliche und private Verkehrsflächen
- Freiflächen mit elektrischer Schnee- und Eisfreihaltung
Technische Daten MI-MC Regler
Versorgungsspannung: 85-265V, 50/60 Hz
Standby-Leistung: 2W
Schaltleistung: max. 16A
Klemmenquerschnitt: max. 2,5mm²
Umgebungstemperatur: 0 bis 45°C
Schutzart: IP20
Schutzklasse: II
Abmessungen: 90x53x65mm
Montageart: DIN-Schiene
Temperatursensor: NTC, 10kΩ / 25°C
Kabellänge Lufttemperatursensor: 3m
Technische Daten MI-GS Bodensensor
Einsatzbereich: Boden / Außenfläche
Umgebungstemperatur: -50 bis 70°C
Messbereich Temperatur: -30 bis 75°C
Kabellänge: 10m
Temperatursensor: NTC, 10kΩ / 25°C
Interne Heizleistung: 5W
Schutzart: IP68
Abmessungen: 60x60x36 mm
Lieferumfang
1x MI-MC Regler
1x MI-GS Bodensensor für Außenflächen mit 10m Kabel
1x Lufttemperatursensor mit 3m Kabel
1x Bedienungsanleitung
Hinweise zur Installation
Der MI-MC Regler besitzt die Schutzart IP20 und muss im Innenbereich oder in einem geeigneten wasserdichten Gehäuse montiert werden. Die Befestigung erfolgt auf einer 35-mm-DIN-Schiene.
Bei höheren Lasten darf die zulässige Strombelastung (16A) des Reglers nicht überschritten werden. Wird der empfohlene Lastbereich überschritten oder werden Drehstrom-Heizleitungen (400V) verwendet, muss ein geeignetes Leistungsschütz bzw. Relais eingesetzt werden. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
Bei Asphaltflächen darf das Sensorkabel nicht einfach in einem Kunststoff-Wellrohr verlegt werden. Hier ist ein geeignetes Metallrohr zu verwenden. Sensor und Kabel dürfen nicht zuerst montiert und anschließend überasphaltiert werden.
Die Sensorfläche muss regelmäßig von Laub, Splitt, Schmutz und anderen Ablagerungen gereinigt werden, um eine zuverlässige Funktion sicherzustellen.
