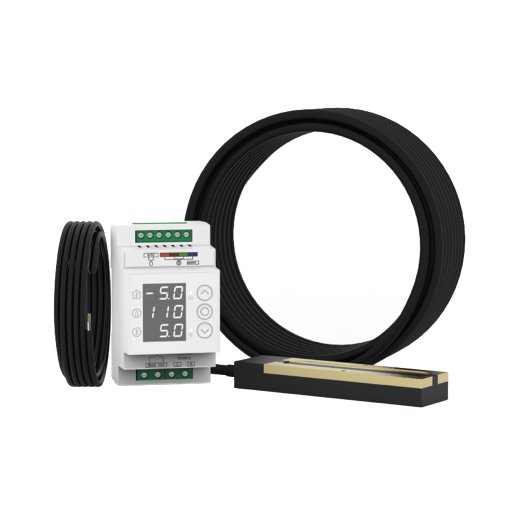

MI-MC WiFi Steuerung mit MI-RS Dachrinnensensor für Dachrinnenheizung
Automatische Schnee- und Eisfreihaltung für Dachrinnen, Dächer und Fallrohre
Das MI-MC Set mit MI-RS Dachrinnensensor wurde für die bedarfsgerechte Steuerung elektrischer Dachrinnenheizungen entwickelt. Es eignet sich ideal zur Schnee- und Eisfreihaltung von Dachrinnen, Fallrohren, Dachbereichen und kritischen Ablaufzonen, in denen sich Eis, Schnee oder Schmelzwasser ansammeln kann.
Der MI-MC Regler wertet die Lufttemperatur sowie die Feuchtigkeit am MI-RS Sensor aus. Die angeschlossene Heizung wird nur dann aktiviert, wenn die eingestellten Temperaturbedingungen erfüllt sind und Feuchtigkeit auf der Sensorfläche erkannt wird. Dadurch arbeitet die Dachrinnenheizung nicht dauerhaft, sondern automatisch und bedarfsgerecht.
Eigenschaften
- Automatische Steuerung von Dachrinnenheizungen
- Für Dachrinnen, Fallrohre und Dachbereiche geeignet
- Erfassung von Lufttemperatur, Feuchtewert und Sensortemperatur
- MI-RS Feuchtesensor mit integriertem Heizmodul
- Einstellbare obere und untere Temperaturgrenze
- Einstellbare Nachheizzeit zur zuverlässigen Abtrocknung
- Zwangsheizbetrieb für manuelle Heizphasen
- Displayanzeige für wichtige Betriebswerte
- WLAN-/Smart-Life-App-Anbindung zur komfortablen Parametereinstellung
- Regler zur Montage auf DIN-Schiene
Funktionsweise
Bei niedrigen Temperaturen und Feuchtigkeit können Dachrinnen, Fallrohre und Dachkanten schnell vereisen. Der MI-MC Regler überwacht die Lufttemperatur sowie den Feuchtewert des MI-RS Dachrinnensensors und schaltet die angeschlossene Dachrinnenheizung nur bei Bedarf ein. Nach erkannter Trockenheit läuft die Heizung für eine einstellbare Nachheizzeit weiter, damit Restfeuchte abtrocknen kann.
Der MI-RS Sensor verfügt über ein internes Heizmodul, das Schnee und Eis auf der Sensorfläche erwärmt und so eine zuverlässige Feuchteerkennung unterstützt. Der Sensor wird waagerecht mit der Sensorfläche nach oben in der Dachrinne, idealerweise am Eingang des Fallrohres oder direkt unter einer Tropfkante, montiert. Der beste Montageort befindet sich in einem feuchten, schattigen Bereich, vorzugsweise auf der Nordseite des Gebäudes.
Typische Einsatzbereiche
- Dachrinnenheizungen
- Fallrohrheizungen
- Dachkantenbereiche
- Ablaufzonen auf Dächern
- Vordächer
- Rinnen- und Rohrbegleitheizungen
- private und gewerbliche Gebäude
- Frostschutzsysteme im Dachbereich
Technische Daten MI-MC Regler
Versorgungsspannung: 85-265V, 50/60 Hz
Standby-Leistung: 2W
Schaltleistung: max. 16A
Klemmenquerschnitt: max. 2,5mm²
Umgebungstemperatur: 0 bis 45°C
Lagertemperatur: -10 bis 50°C
Schutzart: IP20
Schutzklasse: II
Abmessungen: 90x3x65mm
Montageart: DIN-Schiene
Temperatursensor: NTC, 10kΩ / 25 °C
Kabellänge Lufttemperatursensor: 3m
Technische Daten MI-RS Dachrinnensensor
Einsatzbereich: Dachrinne / Dach
Umgebungstemperatur: -50 bis 70°C
Messbereich Temperatur: -30 bis 75°C
Kabellänge: 10 m
Temperatursensor: NTC, 10kΩ / 25°C
Interne Heizleistung: 5W
Schutzart: IP68
Abmessungen: 120x30x15mm
Lieferumfang
1x MI-MC Regler
1x MI-RS Dachrinnensensor mit 10m Kabel
1x Lufttemperatursensor mit 3m Kabel
1x Bedienungsanleitung
Hinweise zur Installation
Der MI-MC Regler besitzt die Schutzart IP20 und muss im Innenbereich oder in einem geeigneten wasserdichten Gehäuse montiert werden. Die Befestigung erfolgt auf einer 35-mm-DIN-Schiene.
Der Lufttemperatursensor sollte unter einem Dachüberstand montiert werden. Er muss vor Regen und Schnee geschützt sein und darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
Bei höheren Lasten darf die zulässige Strombelastung (16A) des Reglers nicht überschritten werden. Wird der empfohlene Lastbereich überschritten oder werden Drehstrom-Heizleitungen (400V) verwendet, muss ein geeignetes Leistungsschütz bzw. Relais eingesetzt werden. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
. Die Sensorfläche muss regelmäßig von Laub, Schmutz und anderen Ablagerungen gereinigt werden, damit Feuchtigkeit zuverlässig erkannt werden kann.
